霍尔效应传感器工作原理过程是什么？霍尔效应传感器在运动中的应用

发布时间：2023-07-04 09:26:00

霍尔效应是洛伦兹力作用的结果。

霍尔效应传感器工作原理

当细导体（或半导体）有稳定的电流流过它并放置一块磁铁，使其磁场垂直于该电流时，电流的磁场会与永磁体的磁场发生反应，从而导致由于洛伦兹力，流过导体的电子被拉到导体的一侧。这会在导体中产生电势差，称为霍尔电压。霍尔电压的大小与磁场强度成正比。

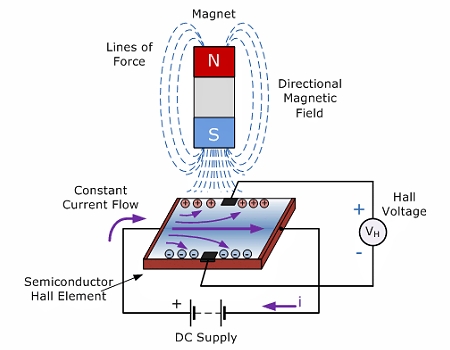

当流过导体的电流的磁场与垂直于电流的永磁体的磁场发生反应时，就会产生霍尔电压。

洛伦兹力是粒子由于电场和磁场而受到的力。

霍尔效应用于传感器，其中产生的霍尔电压可以指示磁场的存在、不存在或强度。尽管霍尔传感器通过检测磁场来工作，但它们可用于感测各种参数，包括位置、温度、电流和压力。

霍尔效应传感器通常分为两类：数字霍尔效应传感器（包括霍尔效应开关和霍尔效应锁存器）和模拟霍尔效应传感器。

霍尔效应开关（也称为单极传感器）可检测磁场是否存在（或不存在），并与预定义的磁通量阈值进行比较。当检测到合适的磁场时，开关打开（闭合），当磁场移除时，开关关闭（打开）。接近传感器是霍尔效应开关的常见应用。

霍尔效应锁存器（也称为双极传感器）的操作类似于开关，但锁存器在施加正磁场时打开（关闭），并且即使在磁场移除时也保持打开状态。相反，当施加负磁场时，锁存器会关闭（打开），即使磁场被移除，锁存器也会保持关闭状态。霍尔效应锁存器通常用于无刷直流 (BLDC) 电机，用于检测转子位置以实现正确换向。

数字霍尔效应传感器采用施密特触发器，该电路可在信号上升沿将开关阈值调整到稍高的点，在信号下降沿将开关阈值调整到稍低的点。这些开关点之间的差异称为迟滞，并确保开关不会由于输入信号中的噪声而振荡或开关。

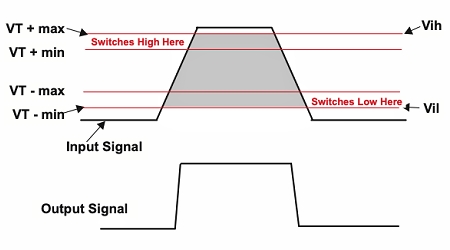

施密特触发器提供滞后作用，以防止数字霍尔效应传感器在“开”和“关”之间振荡。

霍尔效应传感器在运动中的应用

模拟或线性霍尔效应传感器产生与磁通量密度（磁场强度）成比例的连续输出电压，这使得它们适合测量位置和运动。事实上，许多磁性旋转编码器都使用线性霍尔效应传感器。然而，流动电流和磁场的相互作用会产生非常小的霍尔电压，因此线性霍尔传感器通常采用放大器来增加输出电压，并结合其他信号调节电子器件来改善传感器的响应并补偿温度影响。

霍尔效应器件是出色的传感元件，因为它们完全非接触式且没有移动部件，因此使用寿命长。它们可以在高速和开关频率下运行，并具有出色的可重复性。
