| 特点 | ||
| （1）很容易找到合适的产品 | （2）弹性 ShaftLock 轴承设计 | （3）灵活的 |
| •带夹紧法兰的实心轴、同步法兰、方形法兰、EURO 法兰 B10、盲孔或通孔空心轴、所有标准输出信号和脉冲数、可编程变量。 | •最大距离处的大尺寸优质滚珠轴承可防止轴承组在运行或安装过程中因高轴向轴负载而错位。 | •模块化积木系统，适用于每种编码器应用，可根据要求提供客户特定型号。 |
| （4）精确的 | （5）强壮的 | （6）成本效益 |
| •光学传感、出色的精度、高控制质量和最大的应用生产率。 | •坚固的厚壁铝压铸外壳，绝对的可靠性和最大的耐用性可防止机器故障和停机。 | •具有吸引力的性价比、交货时间短、完美协调和测试的配件。 |
optoPulse EIL580增量式编码器广泛应用于许多应用领域的精确位置和速度反馈：
•驱动技术中的异步电机； •通用机械和设备工程；
•特种机械工程； •电梯行业；
•包装系统； •标签解决方案；
•纺织印刷机械； •风力发电机。

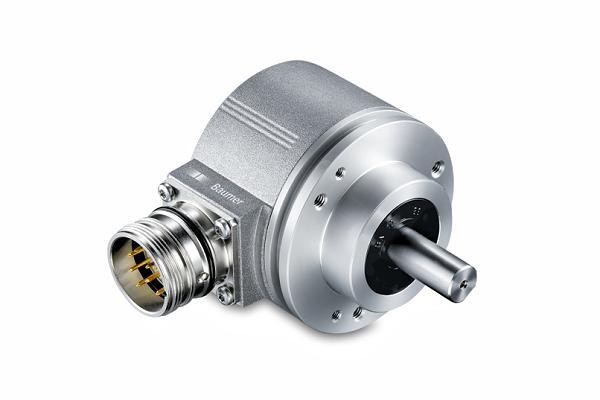

| （1）EIL580-SC（58 mm ，带夹紧法兰）增量式工业编码器 | ||||
| 产品名称 | 尺寸（法兰） | 轴型 | 每转脉冲/波数 | 输出级 |
| optoPulse EIL580-SC | ø58 mm | ø10 x 20 mm，实心轴带紧固面 ø9.525 x 20.32 mm，实心轴带紧固 | 100 … 5000 | TTL/RS422 HTL/推挽式 |
| optoPulse EIL580P-SC | ø58 mm | ø10 x 20 mm，实心轴带紧固面 ø9.525 x 20.32 mm，实心轴带紧固 | 1 … 65536 | TTL/RS422 HTL/推挽式 |
| optoPulse ExEIL580-SC | ø58 mm | ø10 x 20 mm，实心轴带紧固面 | 100 … 5000 | TTL/RS422 HTL/推挽式 |
| optoPulse ExEIL580P-SC | ø58 mm | ø10 x 20 mm，实心轴带紧固面 | 1 … 65536 | TTL/RS422 HTL/推挽式 |

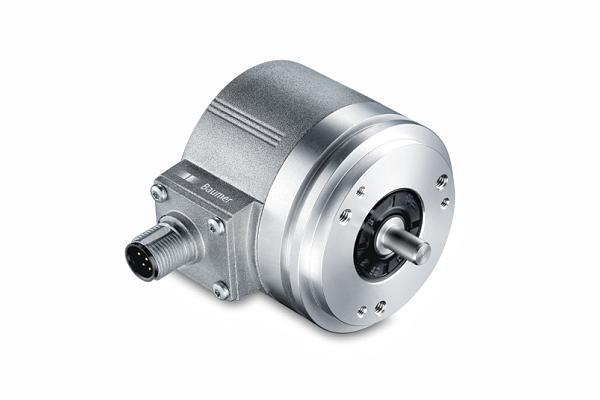

| （2）EIL580-SY（58 mm ，带同步法兰）增量式工业编码器 | ||||
| 产品名称 | 尺寸（法兰） | 轴型 | 每转脉冲/波数 | 输出级 |
| optoPulse EIL580-SY | ø58 mm | ø6 x 10 mm，实心轴带紧固面 | 100 … 5000 | TTL/RS422 HTL/推挽式 |
| optoPulse EIL580P-SY | ø58 mm | ø6 x 10 mm，实心轴带紧固面 | 1 … 65536 | TTL/RS422 HTL/推挽式 |
| optoPulse ExEIL580-SY | ø58 mm | ø6 x 10 mm，实心轴带紧固面 | 100 … 5000 | TTL/RS422 HTL/推挽式 |
| optoPulse ExEIL580P-SY | ø58 mm | ø6 x 10 mm，实心轴带紧固面 | 1 … 65536 | TTL/RS422 HTL/推挽式 |

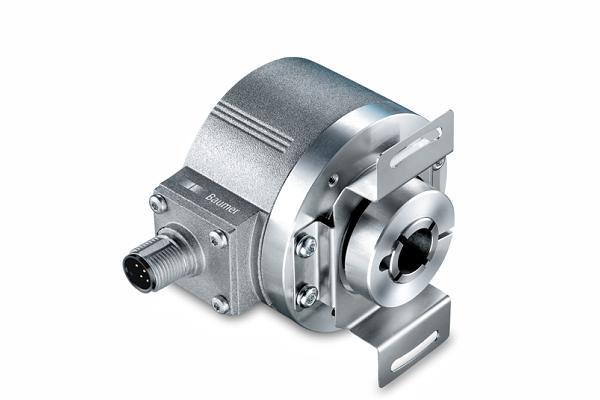

| （3）EIL580-B（58 mm，盲孔空心轴）增量式工业编码器 | ||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每转脉冲/波数 | 输出级 |
| optoPulse EIL580-B | ø58 mm | ø8...15 mm （盲孔空心轴） ø9.52 mm （盲孔空心轴） ø12.7 mm （盲孔空心轴） | 100 ...5000 | TTL/RS422 HTL/推挽式 |
| optoPulse EIL580-B - 选项 6301 | ø58 mm | ø8...15 mm （盲孔空心轴） ø9.52 mm （盲孔空心轴） ø12.7 mm （盲孔空心轴） | 100 ...5000 | TTL/RS422 HTL/推挽式 |
| optoPulse EIL580P-B | ø58 mm | ø8...15 mm （盲孔空心轴） ø9.52 mm （盲孔空心轴） ø12.7 mm （盲孔空心轴） | 1 ...65536 | TTL/RS422 HTL/推挽式 |
| optoPulse ExEIL580-B | ø58 mm | ø8...15 mm （盲孔空心轴） ø9.52 mm （盲孔空心轴） ø12.7 mm （盲孔空心轴） | 100 ...5000 | TTL/RS422 HTL/推挽式 |
| optoPulse ExEIL580P-B | ø58 mm | ø8...15 mm （盲孔空心轴） ø9.52 mm （盲孔空心轴） ø12.7 mm （盲孔空心轴） | 1 ...65536 | TTL/RS422 HTL/推挽式 |

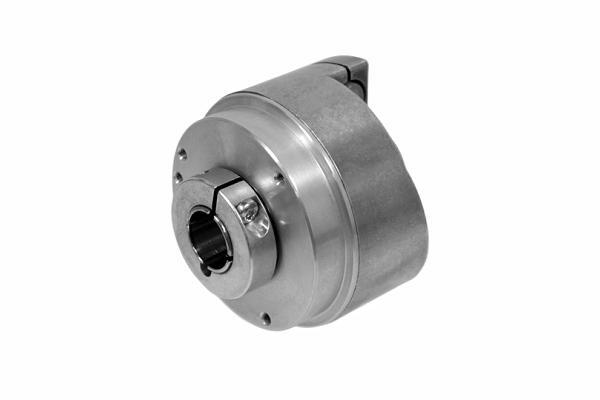

| （4）EIL580-T（58 mm – 通孔空心轴）增量式工业编码器 | ||||
| 产品名称 | 尺寸（法兰） | 轴型 | 每转脉冲/波数 | 输出级 |
| optoPulse EIL580-T | ø58 mm | ø8...15 mm（通过空心轴） ø9.52 mm（通过空心轴） ø12.7 mm（通过空心轴） | 100 … 5000 | TTL/RS422 HTL/推拉式 |
| optoPulse EIL580-T - 选项 6301 | ø58 mm | ø8...15 mm（通过空心轴） ø9.52 mm（通过空心轴） ø12.7 mm（通过空心轴） | 100 … 5000 | TTL/RS422 HTL/推拉式 |
| optoPulse EIL580P-T | ø58 mm | ø8...15 mm（通过空心轴） ø9.52 mm（通过空心轴） ø12.7 mm（通过空心轴） | 1 … 65536 | TTL/RS422 HTL/推拉式 |
| optoPulse ExEIL580-T | ø58 mm | ø8...15 mm（通过空心轴） ø9.52 mm（通过空心轴） ø12.7 mm（通过空心轴） | 100 … 5000 | TTL/RS422 HTL/推拉式 |
| optoPulse ExEIL580P-T | ø58 mm | ø8...15 mm（通过空心轴） ø9.52 mm（通过空心轴） ø12.7 mm（通过空心轴） | 1 … 65536 | TTL/RS422 HTL/推拉式 |

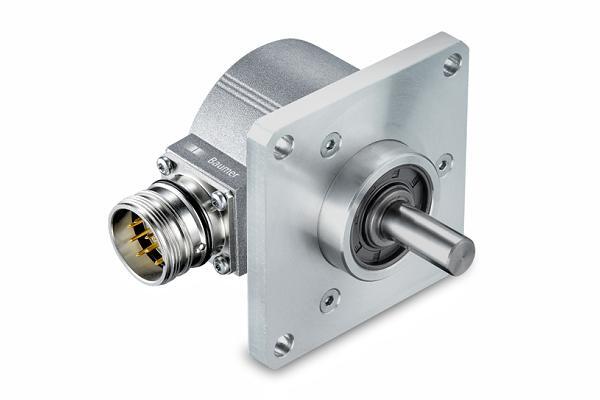

| （5）EIL580-SQ（58 mm，带方形法兰） | ||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每转脉冲/波数 | 输出级 |
| optoPulse EIL580-SQ | 63.5 x 63.5 mm | ø10 x 20 mm，实心轴带紧固面 ø9.525 x 20.32 mm，实心轴带紧固 | 100 … 5000 | TTL/RS422 HTL/推挽式 |
| optoPulse EIL580P-SQ | 63.5 x 63.5 mm | ø10 x 20 mm，实心轴带紧固面 ø9.525 x 20.32 mm，实心轴带紧固面 | 1 … 65536 | TTL/RS422 HTL/推挽式 |
| （6）EIL580P（58 mm – 可编程）增量式工业编码器 | ||||
| 产品名称 | 尺寸（法兰） | 轴型 | 每转脉冲/波数 | 输出级 |
| optoPulse EIL580P-B | ø58 mm | ø8…15 mm (盲孔型) ø9.52 mm (盲孔型) ø12.7 mm (盲孔型) | 1 … 65536 | TTL/RS422 HTL/推挽式 |
| optoPulse EIL580P-SC | ø58 mm | ø10 x 20 mm，实心轴带紧固面 ø9.525 x 20.32 mm，实心轴带紧固面 | 1 … 65536 | TTL/RS422 HTL/推挽式 |
| optoPulse EIL580P-SY | ø58 mm | ø6 x 10 mm，实心轴带紧固面 | 1 … 65536 | TTL/RS422 HTL/推挽式 |
| optoPulse EIL580P-T | ø58 mm | ø8…15 mm (通孔型) ø9.52 mm (通孔型) ø12.7 mm (通孔型) | 1 … 65536 | TTL/RS422 HTL/推挽式 |
| optoPulse ExEIL580P-B | ø58 mm | ø8…15 mm (盲孔型) ø9.52 mm (盲孔型) ø12.7 mm (盲孔型) | 1 … 65536 | TTL/RS422 HTL/推挽式 |
| optoPulse ExEIL580P-SC | ø58 mm | ø10 x 20 mm，实心轴带紧固面 | 1 … 65536 | TTL/RS422 HTL/推挽式 |
| optoPulse ExEIL580P-SY | ø58 mm | ø6 x 10 mm，实心轴带紧固面 | 1 … 65536 | TTL/RS422 HTL/推挽式 |
| optoPulse ExEIL580P-T | ø58 mm | ø8…15 mm (通孔型) ø9.52 mm (通孔型) ø12.7 mm (通孔型) | 1 … 65536 | TTL/RS422 HTL/推挽式 |

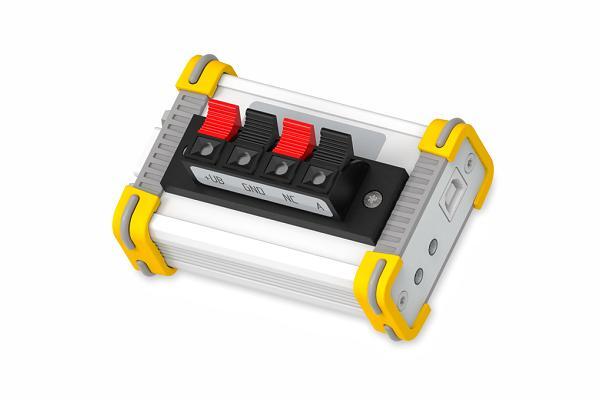

PC编程工具 Z-PA-EI-P 货号： 11120547 | - | - | - | - |

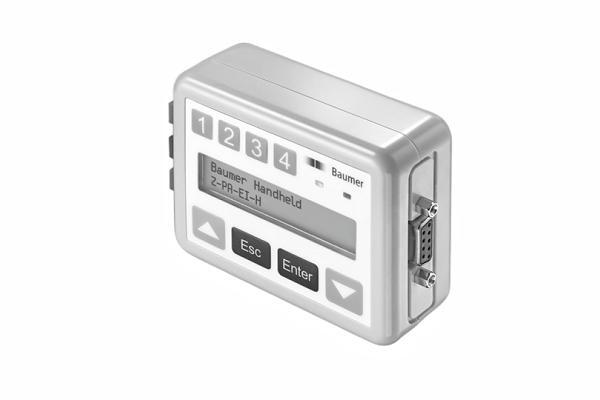

手持式编程工具Z-PA-EI-H 货号： 11120657 | - | - | - | - |

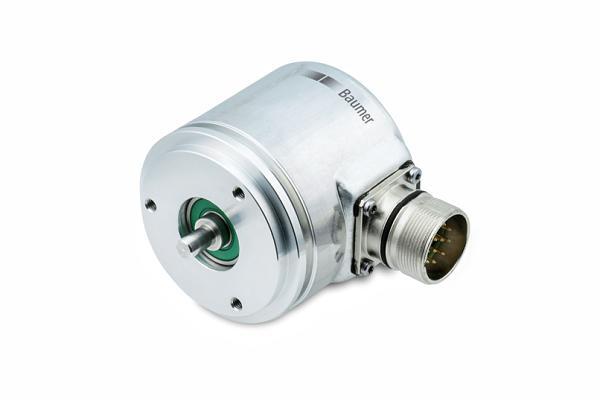

| （7）EIL576S（58 毫米 – SIL2 / SIL3 认证）增量式工业编码器 | ||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每转脉冲/波数 | 输出级 |
| EIL576S-S | ø58 mm | ø6 mm 实心轴（同步法兰） ø10 mm 实心轴（夹紧法兰） | 1000 ...2500 | 线路驱动器/RS422 推挽短路保护 |
| EIL576S-T | ø58 mm | ø10 mm （通孔空心轴） ø12 mm （通孔空心轴） ø14 mm （通孔空心轴） | 1024 ...2048 | 正余弦 1 Vpp |
