如何校准加速度计传感器？

发布时间：2023-05-24 11:37:10

众所周知，加速度计在汽车电子领域的应用越来越广泛。在这些应用中，通常需要基于车辆坐标系来测量加速度数据，这就要求加速度传感器的各个传感轴的方向与车辆坐标系保持一致。

但由于安装工艺的影响，在设备安装过程中，加速度传感器的传感轴方向往往与理想的传感装置存在一定的偏差，因此需要对这种安装误差进行标定。那么错误是如何产生的呢？如何校准加速度计传感器？

一、安装错误的基础与分析

在安装基于三轴加速度传感器的车辆状态测量装置时，最理想的安装状态是使三轴加速度传感器的三个传感轴与车辆坐标系的三个轴平行，被测和记录数据最接近车辆真实行驶状况。

三轴加速度计传感器的坐标系在出厂时已经标定好，其三轴加速度计三个轴被认为是相互正交的。实际安装完成后，无法保证传感器坐标系的三个轴与车辆坐标系的三个轴完全平行，两个坐标系之间的偏差定义为安装误差。

另外，加速度传感器对灵敏度的要求非常高。其实不管是什么类型的传感器，灵敏度都是很重要的。灵敏度越高，测量系统的信噪比越大，系统越不容易受到静电干扰和电磁场的影响。

但是在长期使用的情况下，传感器的灵敏度会有一定的偏差。另外，这两种情况也会产生误差：加速度传感器敏感芯的绝缘电阻降低，导致敏感芯的压电系数衰减，非非环境下压电材料的温度响应系数过大。 -室温环境太大。这时，我们需要对加速度传感器进行标定，以减小误差。

所以在知道误差的形成后，我们有3种方法来对准加速度传感器。每种校准方法都有其适用的范围和原理，我们需要根据实际情况来决定采用何种方法。

对于零频响应加速度计，可以使用静力重力场法进行校准。引力场法也是一种高精度的绝对标定方法。

待校准的传感器安装在工作台上，工作台可以绕中心轴旋转，传感器的敏感轴也随之旋转。使用此方法时应注意：

就其原理而言，该方法属于静态绝对校准，仅适用于加速度计传感器（如伺服式、压阻式、应变式、张力丝等）频率响应为零。

设备必须具有良好的隔振基础，旋转轴应严格处于水平位置，否则会影响精度。

零频校准是一种静态校准。对零频标定装置要做适当的改进，即工作台在一定频率下以恒定速度旋转，形成低频重力场标定平台。当工作台旋转时，加速度传感器的敏感元件会受到-1~1g加速度的影响，并且可以记录加速度传感器在不同频率下的输出值和动态灵敏度。此方法仅适用于低频加速度计。

比较法是传感器标定中最常用的方法。原理简单，操作方便。两个加速度计背靠背安装（或安装在刚性支架上），其中一个是特定的参考标准加速度计，其灵敏度和所有技术特性都是已知的。另一个是要校准的传感器，以相同的加速度为它们提供能量。

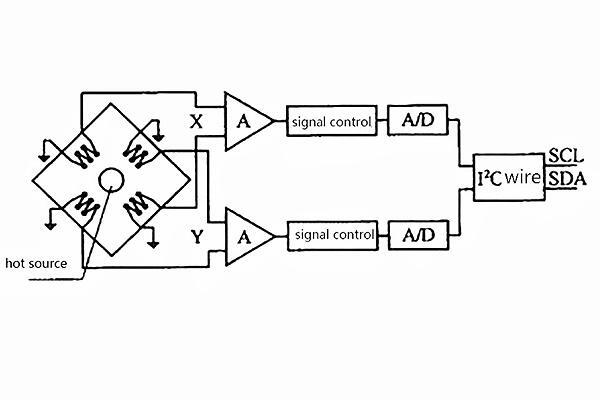

加速度计传感器校准

相同的原理适用于校准速度和位移传感器。

标准加速度计——标准传感器是比较和校准中最关键的环节。它的好坏对标定结果有非常重要的影响。因此，需要对标准传感器做出一定的要求或规定。我国颁布了标准的压电加速度计检定规程。从其在比较法中作为传递值的振动参考作用来看，应满足以下要求：

•灵敏度高，采用激光法或倒数法校准，校准精度优于0.5%。

•灵敏度应具有长期稳定性，即在检验期间应无明显变化，且应高于1倍标定精度。

•横向灵敏度比不大于3%，线性度更高。

•非振动环境灵敏度要低，如温度响应、磁灵敏度、基板应变灵敏度、瞬态温度灵敏度等应尽可能低。
