磁致伸缩位移传感器是一种基于铁磁材料磁致伸缩效应开发的位移检测装置，也是一种位移检测传感器。它可用于在恶劣的工业环境下连续、精确、实时地检测各种运动部件的位移（位置）和速度。作为实现精确操作和控制的重要部件，可大幅度提高整个系统的精度和效率。适用于检测直线运动机械装置的行程或位置。液压系统的精密伺服反馈控制是最典型的应用之一。

      磁致伸缩位移传感器的工作原理

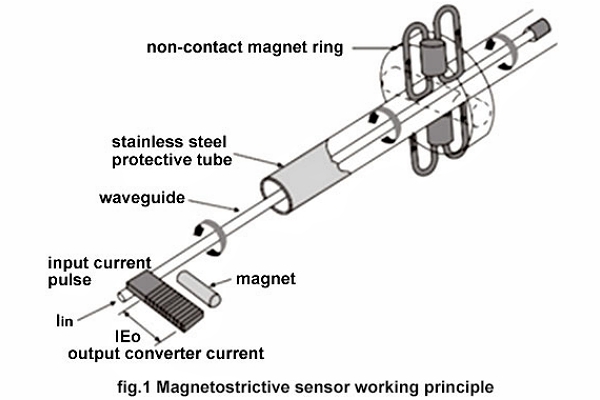

      磁致伸缩传感器用于测量直线位移。它由磁致伸缩敏感元件（波导）、电路、保护壳体和非接触磁环组成。如图1所示，磁致伸缩传感器工作时，电路产生一个启动脉冲，该脉冲沿波导方向传输，同时沿波导方向产生一个螺旋磁场，当磁场与非接触磁环的磁场相遇时，波导产生磁致伸缩效应、 即产生机械波并沿波导向电路传输，该机械波以恒定的速度V传输，电路部分的能量拾取机构将该机械波转换为微弱的电信号，经放大后得到一个末端脉冲，算出起始脉冲与末端脉冲的时间差T。最后得出位移值L=VT。

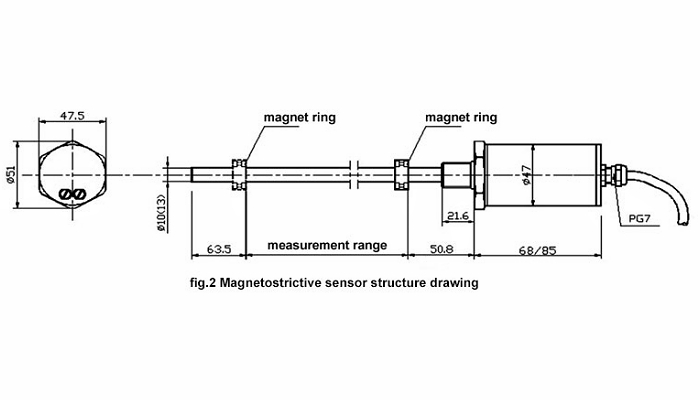

      磁致伸缩技术应用于位移传感器已有50多年的历史。早期，电位计广泛应用于注塑机。但无论其精度、可靠性、行程和使用寿命都比不上磁致伸缩位移传感器。因为电位器是接触式的，长期反复使用，碳刷难免磨损，最终失效。而磁致伸缩传感器具有无触点、无磨损、经久耐用、安装简单、外形小巧等特点。因此具有电位计无法比拟的技术优势。磁致伸缩位移传感器基本结构见图2。

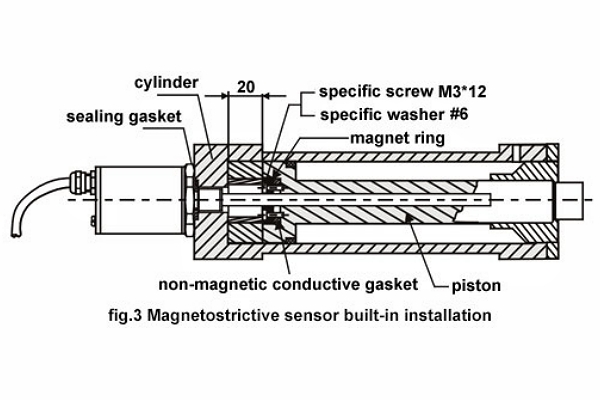

      图3为液压缸用磁致伸缩位移传感器内置安装图。磁致伸缩传感器与液压缸无杆端刚性连接，并在空心活塞杆内完成全行程。磁环与液压缸活塞相连。当活塞沿行程移动时，传感器可精确确定活塞（或磁铁）的位置。
